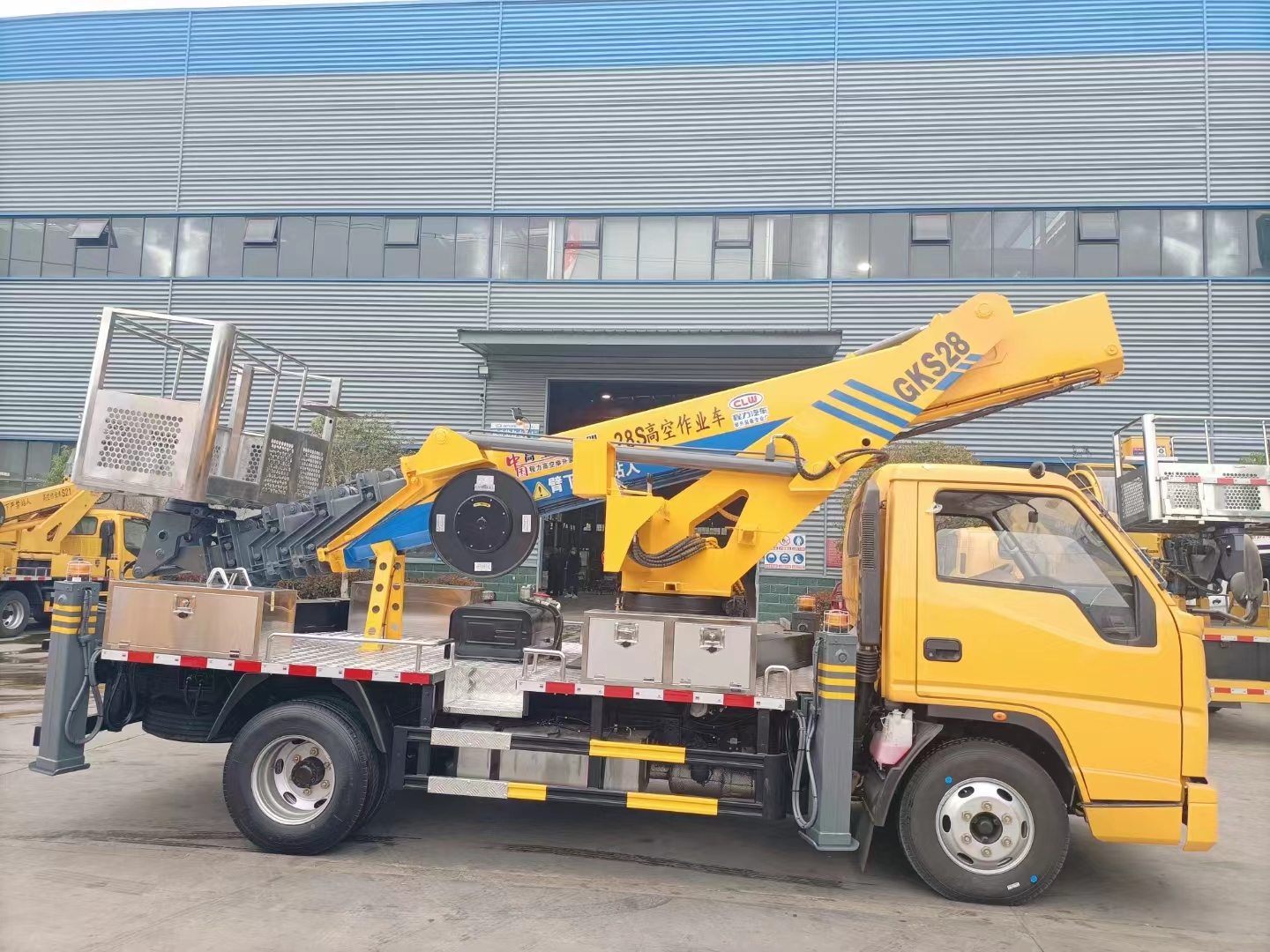

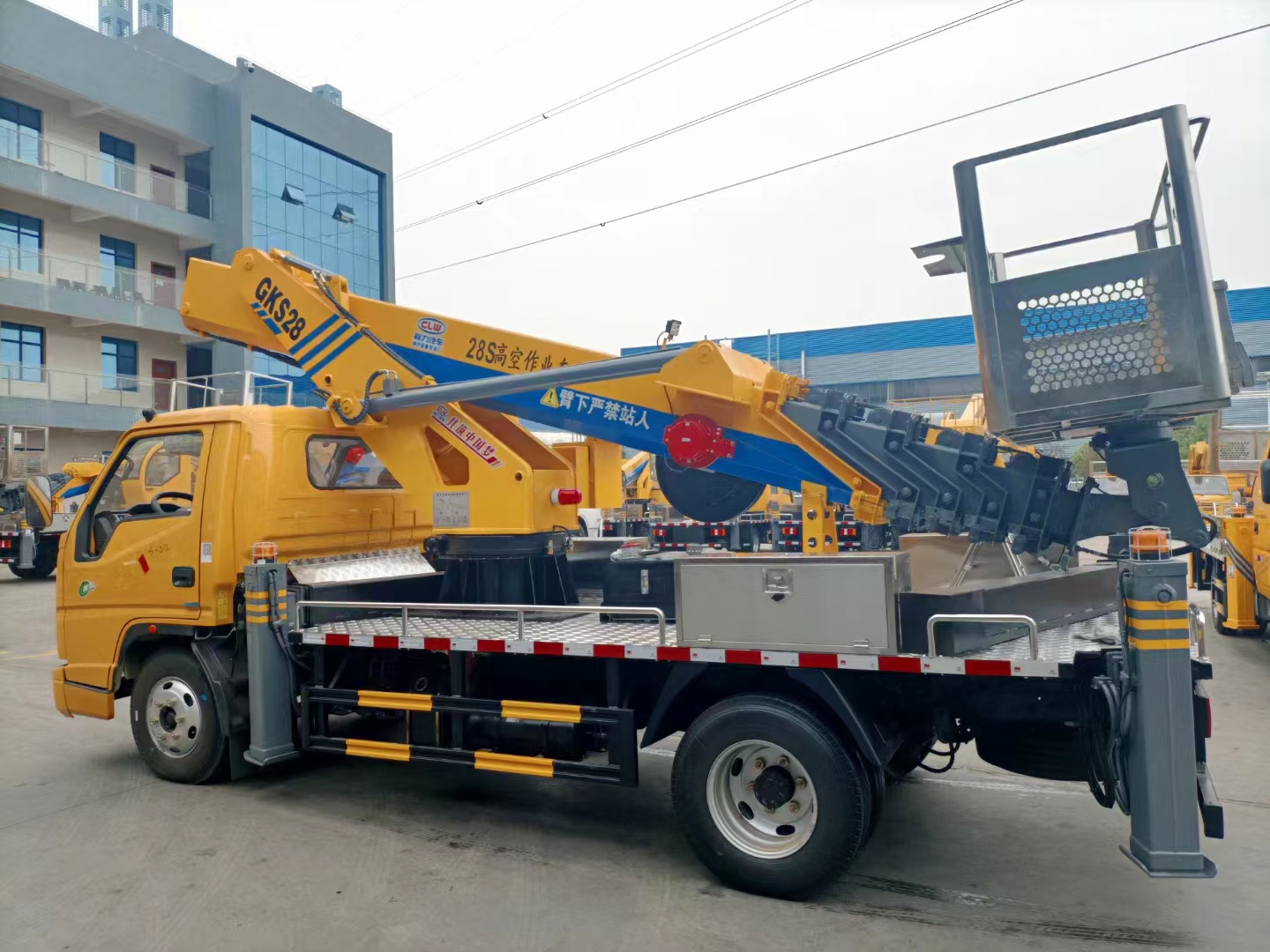

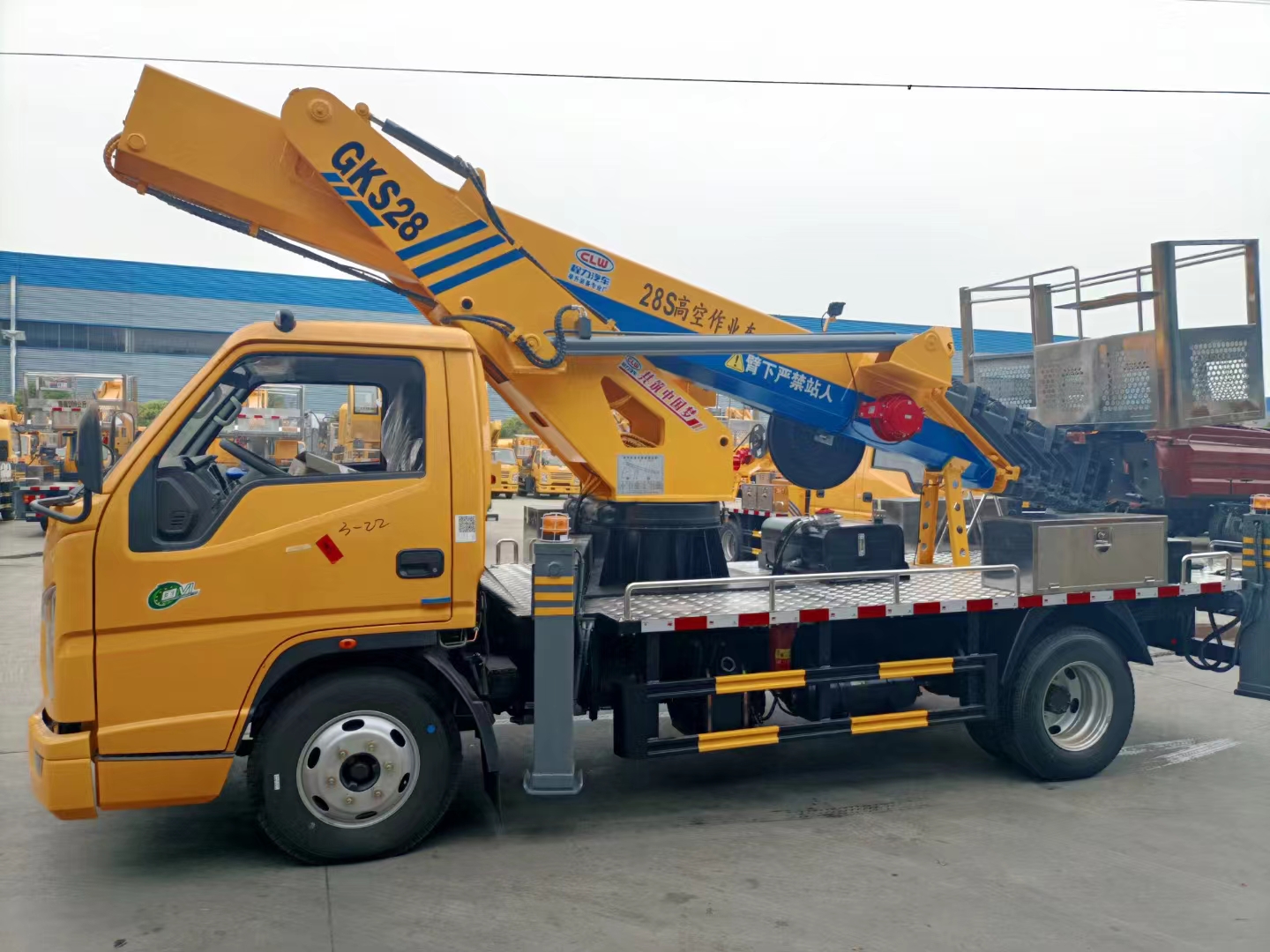

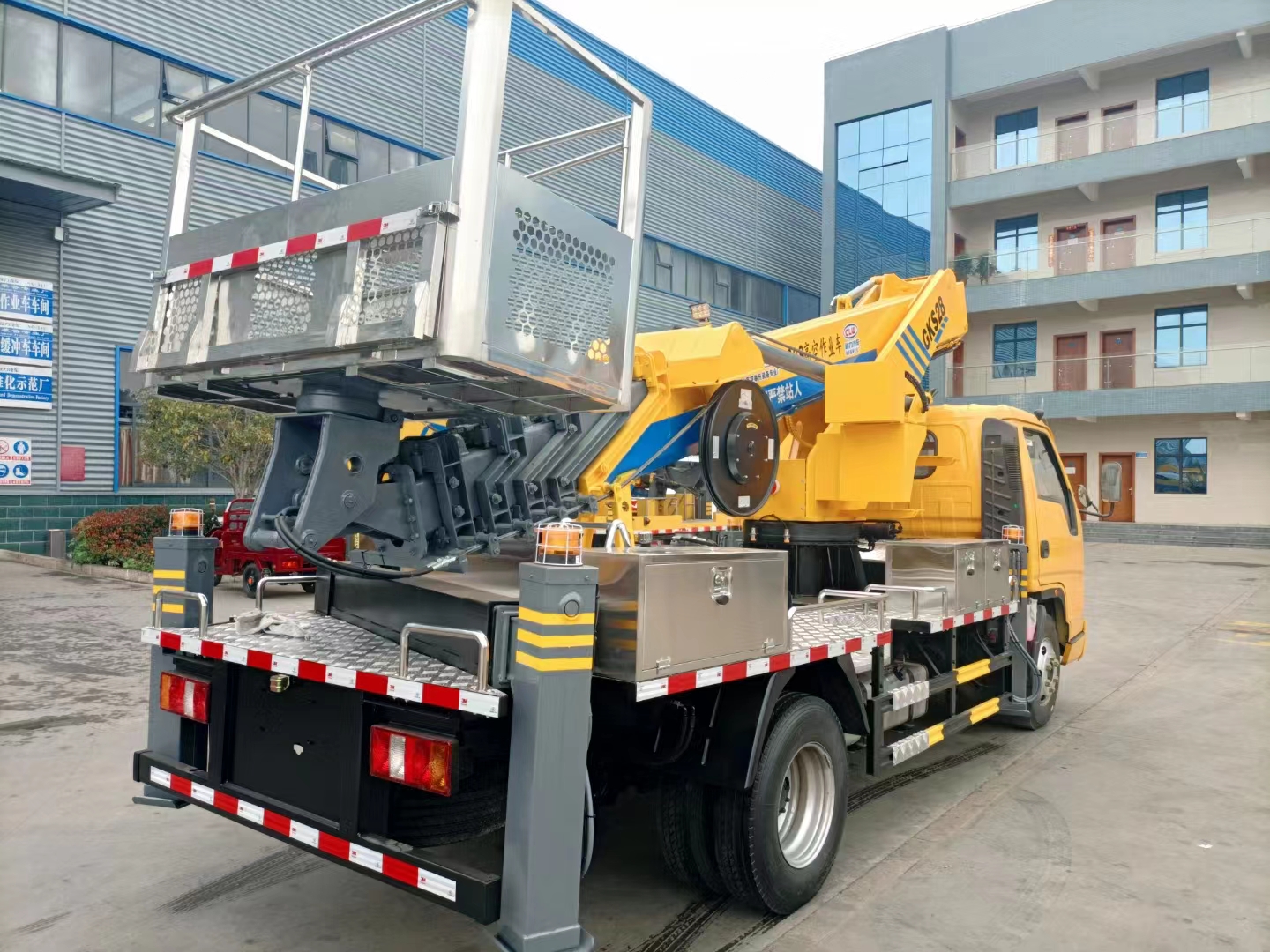

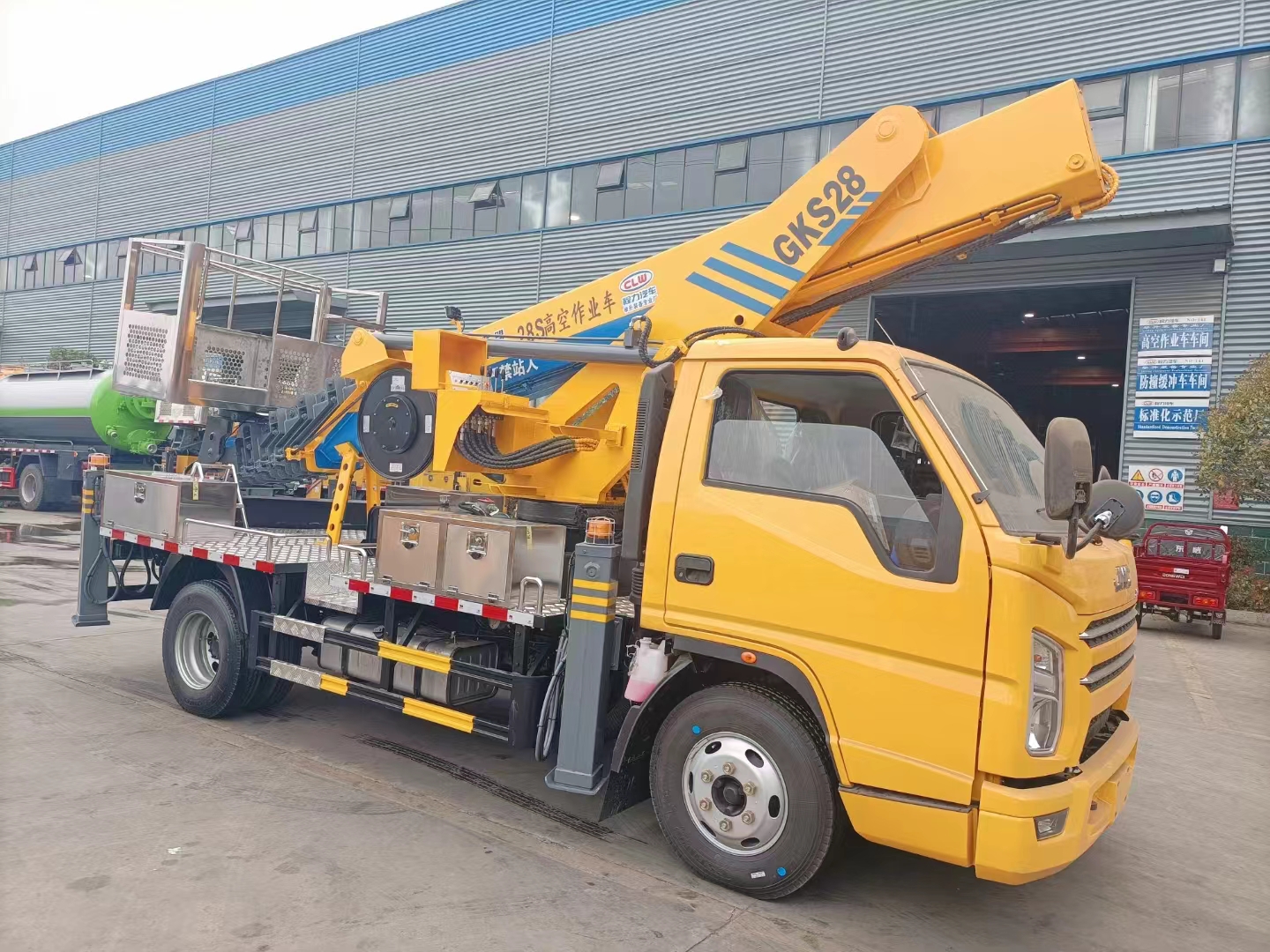

程力牌 CL5048JGK6ADS 型高空作業車 高空作業車主要技術參數 |
||||
類別 |
項目 |
單位 |
數據 |
|
尺寸參數 |
★總長 |
mm |
5998 |
|
★總寬 |
mm |
2100 |
||
★總高 |
mm |
3300 |
||
質量參數 |
乘坐人數（含駕駛員） |
人 |
3 |
|
總質量 |
kg |
4495 |
||
主要性能參數 |
工作平臺額定載荷 |
kg |
200 |
|
大作業高度★ |
m |
28M |
||
★大作業高度時作業 幅度 |
m |
5.0 |
||
★大作業幅度 |
m |
13.0 |
||
大作業幅度時作業高 度★ |
m |
17.0 |
||
支腿跨距 ★ |
橫向 |
mm |
5400 |
|
縱向 |
mm |
4560 |
||
行駛參數 |
★前懸 |
mm |
1085 |
|
★后懸 |
mm |
1553 |
||
★軸距 |
mm |
3360 |
||
高行駛速度 |
Km/h |
100 |
||
接近角 |
° |
18 |
||
離去角 |
° |
14 |
||
部件名稱 |
簡要說明 |
底盤 |
江鈴順達 JX1041TG26 |
發動機 |
五十鈴柴油 130 馬力發動機 大功率 95KW 國六排放 |
駕駛室 |
單排座，可乘坐 3 人 |
轉向輔助 |
轉向助力 |
溫度調節 |
駕駛室冷暖空調 |
圍板及走臺板 |
不銹鋼圍欄及防滑走臺板 |
取力系統 |
機械操作 |
工作平臺 |
高強度鋁合金 尺寸：1600X710X1150 |
臂架形式 |
★六節六邊形型工作臂，同步伸縮 |
回轉裝置 |
360 度連續回轉 |
支腿 |
★前 V 后 H 型，單獨可調（控制） |
操作 |
★電控操作，另配有手動應急操作 |
控制系統 |
CAN 總 線控 制 系統 ， 配 有 無線 遙控 器 、實 現 無級調速 |
調平系統 |
靜液自動調平 |
CL5048JGK6ADS 型高空作業車基本功能安全配置：作業車可以實現 平臺載荷 200KG，大作業高度 28 米，大作業幅度 13 米。 |
|
名稱 |
簡要說明 |
上 下 車 自 動 互 鎖 裝 置 |
★用于上下車互鎖，防止誤操作發生危險 |
手動應急泵 |
★當發動機及主泵發生故障時，可通過應急系 統將工作人員送回到地面及整車收回至行車狀 態 |
工 作 平 臺 緊 急 停 止 裝置 |
★用于緊急停止操作，并且限制臂架操作 |
自動限制工作幅度 |
★當工作幅度達到規定值時，自動限制危險方 向工作。 |
“支地不實”限制工 作 |
★當出現支腿支地不實時（軟腿），舉升臂架 將限制危險方向工作。(選配) |
夜間安全警示裝置 |
★在車輛上有工程頻閃燈，LED 照明燈 |
發動機點火熄火 |
★控制器可對發動機進行點火，熄火控制 |
“強制”操作功能 |
★被限制工作時，可通過“強制”功能拓展工 作 |
l 藍牌 C 照駕駛無憂，通過性好，適用于狹小空間作業；★ l 大作業高度可達 28 米
l 超大作業平臺承載 200KG（多可載 3 人），作業平臺可旋轉 360°；★
l 整車鋼結構件均采用高強度材料，自重輕、強度高，韌性大， 可靠性高；
l 進口電液比例閥組配合先進的 CAN 總線控制系統，并配備無線 遙控器，操作更安全，更方便；
l 下車配有 5 寸液晶顯示屏，實時顯示檢測臂長、仰角、平臺高 度、作業高度等；
l 臂架采用國內領先的 6 節全鏈條式伸縮結構，也可以選裝鋼絲 繩伸縮結構，使工作更安全、更穩定；
l 前 V 后 H 型支腿，水平雙節支腿伸縮，橫向跨距更寬安全穩定 性更強，并配有“軟腿”保護功能（選配），可同時或單獨操 作，適應多種工況。★
l 主要配套液壓、電器件：進口負載敏感比例閥、平衡閥、CAN 總線控制系統等均為國內外知名廠家生產。★
l 底盤采用江鈴順達國 VI 底盤，配有空調，方向盤采用液壓助力。 l 吊籃采用高強度鋁合金制造，吊籃不易損壞、銹蝕輕量化結構
設計載重量更大。★
l 六邊形工作臂，同步伸縮，結構緊湊，作業效率高，作業范圍 大。內置伸縮油缸，雙鏈條伸縮機構，更容易觀察故障點，方 便維修。★
l 整車電器采用 CAN 總線控制系統，線路整齊、簡易。整車有二 處操作：無線遙控器操作，（選配）也可在吊籃內操作，安全 可靠，工作效率高。★
名稱 |
簡介 |
|
電液比例閥 |
上?？七~ |
主要控制上車各動作供油量，用于調節速度、 動作平穩 |
電器控制器 |
武漢杜曼 |
CAN 總線控制系統，（相當于電腦 CPU）智能 控制各動作及安全保護裝置，免維修 |
下車多路閥 |
江蘇中梅 |
操縱支腿伸、縮，換向操作靈敏，動作輕便， 平穩； |
手 電 一 體 上 車 控 制閥 |
上海科邁 |
上車各動作選擇切換，各動作自動互鎖，安 全可控性； |
雙向平衡閥 |
江蘇中梅 |
自鎖功能，防止油管爆裂工作臂、平臺自動 下落，安全保護，還可以保證動作平穩； |
液壓膠管 |
|
液壓管路相連接，無漏油、滴油、滲油現象； |
液壓接頭 |
|
各液壓管路相連接，使用壽命長，不易損壞； |
液壓泵 |
|
整套高空作業機構的液壓動力源，質量好， 可靠性高； |
行程開關 |
|
上、下車互鎖，動作限位； |
液晶顯示器系統 |
杜曼智能 |
實時顯示臂長、仰角、平臺高度、作業高度 等； |
