車型介紹

MODELS IS INTRODUCED

選用5825+1350mm軸距,后伸為320mm,側防護材質為Q235,與車架連接方式為螺栓連接;后防護材質為Q235,與車架連接方式為焊接連接,截面尺寸為160mm×80mm,下緣離地高度430mm;ABS系統型號為:446 004 6300,生產企業為:采埃孚商用車系統(青島)有限公司;該車可選裝限速裝置,限速89km/h;通過液壓操縱與電氣操縱,實現鉆孔,立桿,高壓線路帶電檢修等多種作業.專用裝備主要包括臂架,轉臺,作業平臺,螺旋鉆,起重,卡鉗等;選裝前面罩,可選裝不帶遮陽罩;選裝保險杠外觀及高位保險杠,選裝A柱護罩配色;選裝車道偏離報警和車輛前向碰撞預警系統,選裝四方位影像系統,選裝踏

工信部公告目錄

THE SPECIFIC PARAMETERS

YDL02-S 型礦用電纜卷放車

一、概述

電纜卷放車是露天礦一種重要的移動式的現場作業設備，用于露天礦采礦完成電鏟、鉆機設備的現場電纜鋪設、收線和電纜上擋墻工作，并可用于礦區內電纜的收放及運輸。

注：電纜卷放車汽車底盤可在重汽、北方奔馳、五十鈴等品牌中選擇，該車以北方奔馳底盤為例。

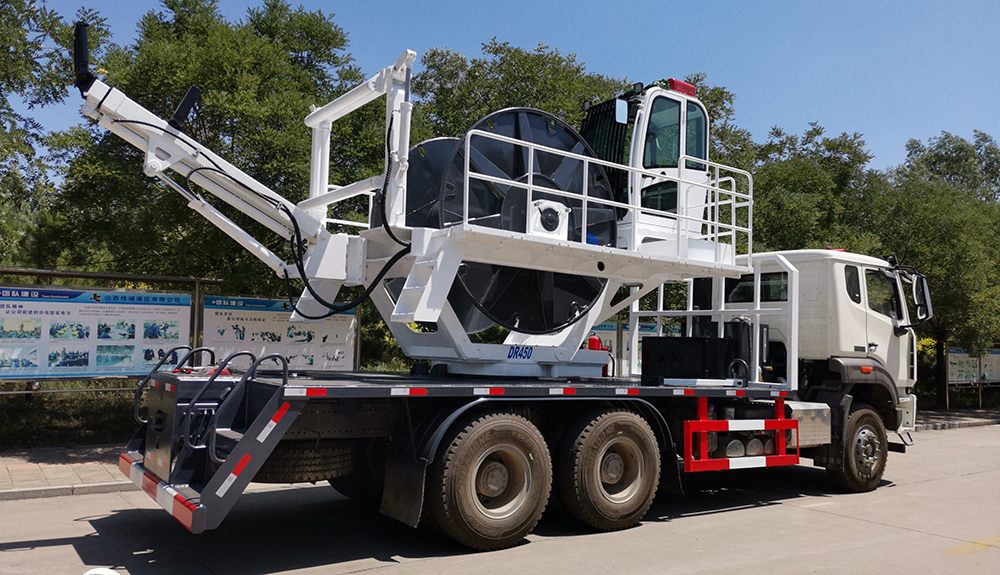

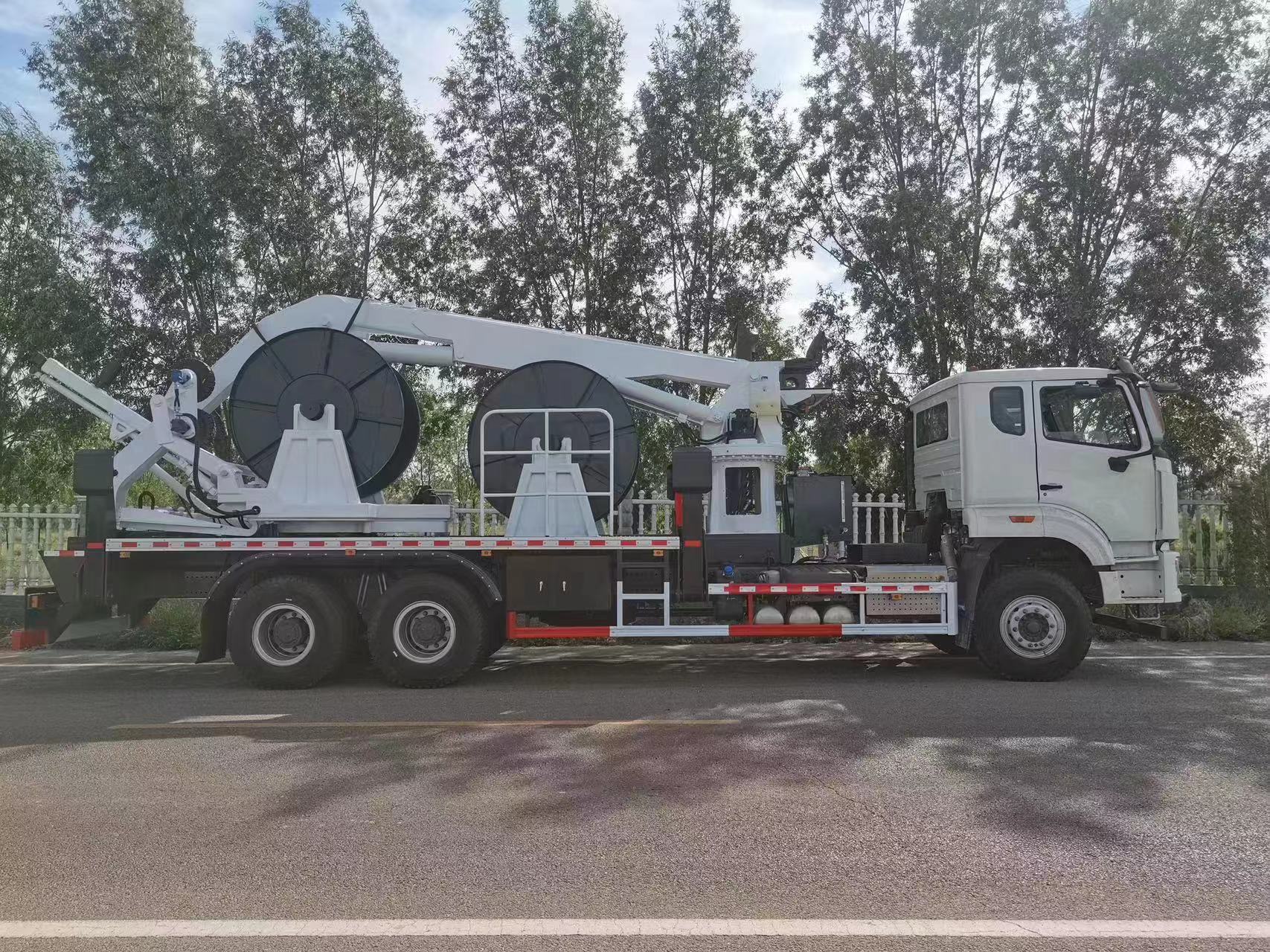

外形如下圖所示：

電纜卷放車總體由三大部分組成：

1、底盤部分——實現行走、安裝上裝和提供上置液壓部分的動力。選用北方奔馳 ND1250BD6J7Z01 6×4 重型底盤，非常適合露天礦的作業環境，適應性強，并且很耐用。

2、電纜卷放、上擋墻部分——該部分是電纜卷放車的中心，全液壓控制，完成整個現場收、放電纜和電纜上擋墻的工作。

其中，該部分又由電纜回轉裝置、電纜滾筒、電纜卷放裝置、電纜收放操作站、電纜上擋墻機械手和電纜抓手等組成。

3、電纜起重部分——抓舉式隨車起重機，兩人可輕松操作，大起重重量為 8T，前后配置四條液壓支腿，配備專用門式吊鉤，可實現 360 度回轉，完成電纜滾筒的上下車起吊任務。

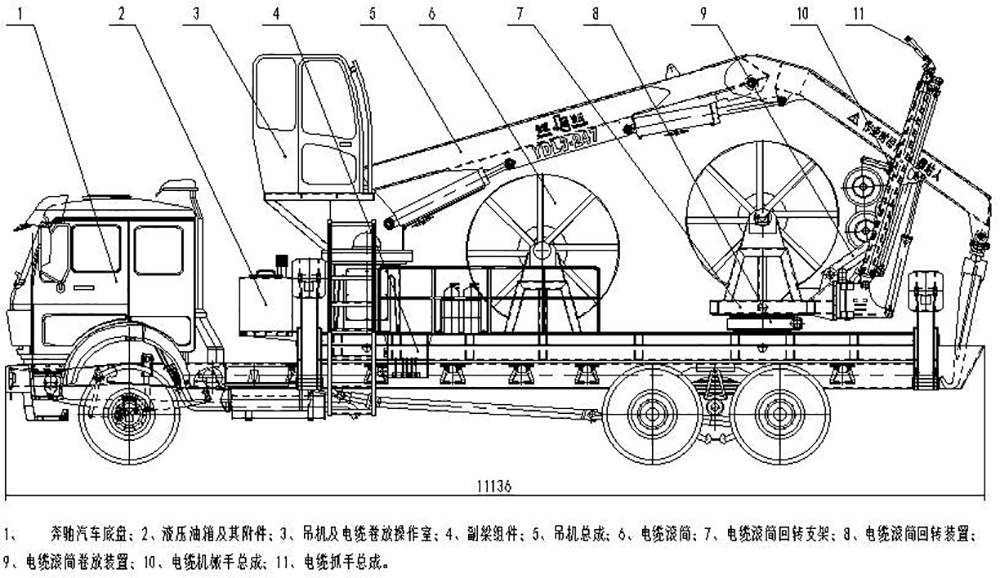

整車布置見下圖

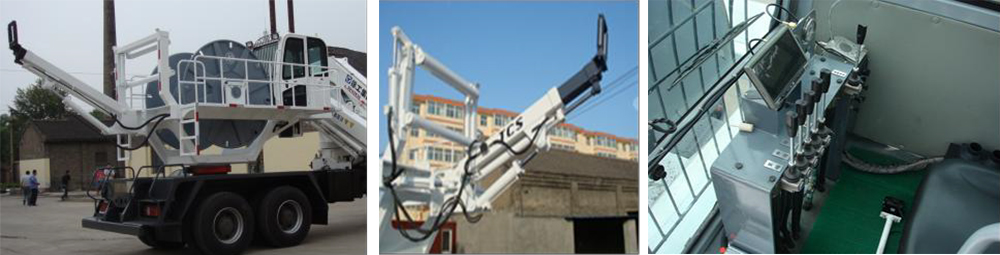

電纜卷放工作裝置位于車輛后部的平臺上，該平臺為一體可回轉平臺，包括電纜卷放導向架、卷筒及驅動單元、上擋墻機械手等部分。電纜卷放操作在吊機上方操作室內手動操作，并配置遙控操作裝置，可在空曠范圍 100m 內實現精準操作。卷筒支架可以水平方向左右各旋轉 90°，實現 3 個方向的電纜鋪放。卷放裝置可以實現普通鋪線和上擋墻鋪線，完全滿足現場作業需求。
